Поворотная платформа ORION

Парковочный разворотный круг

Поворотная платформа ORION разработана для усовершенствования вашего парковочного пространства и экономии места в гараже, может использоваться как выставочный стенд на автомобильных выставках, презентационных мероприятиях.

Плавные пуск и остановка.

Большегрузные колеса с алюминиевыми литыми дисками и полиуретановым контактным слоем Blickle Extrathane ® обеспечивают максимально комфортный и бесшумный ход платформы.

Простота транспортировки и сборки на объекте. Усиленный сборный несущий каркас состоит из сегментов, соединяемых между собой в круг при помощи болтовых соединений.

Возможны различные варианты напольных покрытий:
• Окрашенная, оцинкованная, нержавеющая сталь, алюминий;
• Керамические и каменные
• Паркет и другие деревянные покрытия
• Стекло

Мы вышлем вам последнюю версию каталога с техническими данными и примерами применения поворотной платформы .

Получить каталог
previous arrow
next arrow
ArrowArrow
Slider

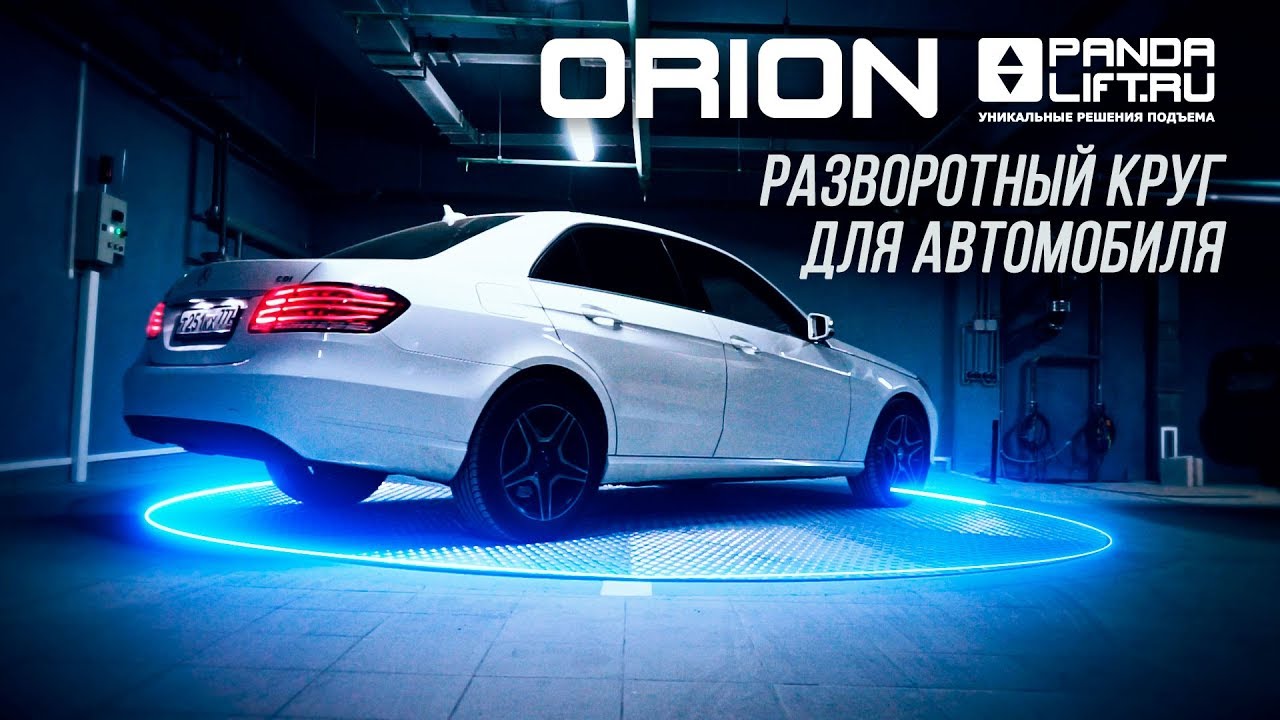

Видео поворотной платформы ORION

Технические подробности конструктива поворотного круга

Грузоподъемность: 4 000 кг
Диаметр: 6 500 см

Каждая поворотная платформа собирается и испытывается на производстве с превышением грузоподъемности на 15%*
*Испытания происходили с бетонными блоками общим весом 4 275 кг. Металлический каркас рассчитан с 4-х кратным коэффициентом запаса по прочности.

Технические характеристики поворотной платформы ORION

Грузоподъемность от 2 500 до 6 500 кг
Диаметр платформы от 4 000 до 7 000 мм
Глубина приямка 250 – 400 мм
Кол-во остановок платформы Не ограничено
Средняя скорость поворота 360° за 40-60 сек.
Силовой агрегат Маслонаполненный мотор-редуктор 2,2 кВт
Напряжение сети 380В (220В опционально)
Тип движения Плавный старт и замедление перед остановкой
Общий вес оборудования 1 240 – 2 240кг

Комплектация поворотной платформы и включенные опции

Покрытие металлических конструкций (обработка поверхности и защита от коррозии):

  • Несущие металлоконструкции (колонны, каркас платформы) – окраска по RAL по фосфатирующему грунту;
  • Покрытие поворотной платформы – алюминиевый рифленый лист с текстурой «квинтет»
Закладной уголок 50х50х5, гнутый по радиусу для кромки приямка, предотвращает скалывание кромки бетонного пола, устанавливается в конструкцию опалубки и монолитится в стяжку пола.

Колесные опоры устанавливаются и крепятся к монолитному основанию приямка. Благодаря возможности быстрой регулировки каждой опоры по высоте, поворотная платформа может быть установлена даже на не ровное основание.

Опоры комплектуются колесами от ведущего европейского производителя «Blickle».

Грузоподъемность каждого колеса составляет до 1000 кг.

Высококачественные шарикоподшипники обеспечивают очень низкое сопротивление качению и легкий ход по гладким поверхностям.  Материал колеса «Полиамид PA6» экстремально устойчив к абразивному износу, имеют высокую химическую устойчивость к воздействию агрессивных веществ и сред.

Итальянский приводной маслонаполненный мотор-редуктор мощностью 1,1 кВт с электромагнитным тормозом.

Мотор-редуктор оснащен электромагнитным тормозом, что исключает случайное смещение платформы при заезде, выезде и маневрировании автомобилей.

Легкий доступ к мотор-редуктору обеспечивается через технический люк в полу поворотной платформы.

Настенный электрический шкаф управления автоматикой объединенный с кнопочным постом управления обеспечивает:

  • Защиту двигателя от тепловых перегрузок;
  • Плавный старт и замедление движения платформы перед остановкой;
  • Скорость вращения, ускорение и замедление настраиваются при помощи настроек частотного преобразователя.

Применяется электроника исключительно т.м. ABB и Siemens.

Выносной настенный кнопочный пост управления поворотной платформой из анодированного алюминия включает следующий функционал:

  • Ключ активации работы поста и управления поворотной платформой;
  • Кнопки поворота платформы;
  • Аварийная кнопка «СТОП»;
  • Проблесковый LED маяк для визуального оповещения о том, что платформа находится в движении;
  • Динамик звукового оповещения при движении (устанавливается опционально).
[contact-form-7 id=”997″]

Узнайте стоимость поворотной платформы с вашими параметрами

Мы вышлем вам коммерческое предложение на e-mail

Поворотная платформа для автомобилей PANDA LIFT представляет собой круглую площадку диаметра 4-7 м, которая предназначена для динамической презентации машины на выставках и прочих мероприятиях. Демонстрация автомобиля на автоподиуме обеспечивает лучший просмотр машины со всех сторон. Систему ORION фирмы PANDA LIFT широко применяют в Москве во время организации мероприятий – от небольших проектов в помещениях до масштабных выставок на открытых площадках.

Описание поворотной платформы для авто

Автомобильный разворотный круг ORION компании PANDA LIFT используют в гараже, на стоянке, во дворе дома, в автосервисах, автосалонах и пр. Максимальная распределенная нагрузка на поворотный подиум для авто 6500 кг. Максимальная скорость вращения 60 секунд на 3600. В качестве силового агрегата применяют маслонаполненный мотор-редуктор 2,2 кВт. Глубина приямка составляет 25-40 см.

Отличительные особенности поворотного подиума:

  • для несущих металлоконструкций (каркаса платформы, колонны) используют порошковую окраску, для поворотной платформы – рифленый лист из алюминия с текстурой «квинтет»;
  • оптимальная скорость поворота платформы на 3600 – 40-60 секунд.
  • плавный ход благодаря высококачественным шарикоподшипникам;
  • материал колес устойчив к воздействию химических веществ и атмосферных осадков;
  • за счет электромагнитного тормоза исключается случайное смещение платформы;
  • надежное управление с помощью настенного шкафа управления автоматикой и выносного настенного кнопочного поста.

Автомобильная поворотная подъемная платформа ATLANT ROTARY предназначена для перемещения на небольшую высоту – 4 метра. Конструкцию применяют для транспортировки машины в пределах одного этажа в тех случаях, когда недостаточно места для маневрирования авто.

Как купить

Мы предлагаем купить автоподиумы, аналогов которым нет в России. Для производства поворотных установок применяют разные варианты напольных покрытий: алюминий, окрашенную или оцинкованную нержавеющую сталь, паркет, стекло, керамику, камень. Цена зависит от материала, размера платформы, максимальной нагрузки. Свяжитесь с нашими менеджерами – и мы оперативно доставим поворотную платформу на указанный объект!
